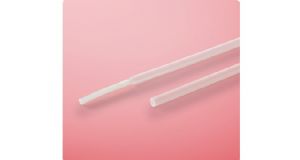

SUMITOMO SUMITUBE?C（UL）
概述
UL規格品 柔軟熱縮管
■ 可在低溫 （90℃）收縮
■ 用于保護端子產品的壁厚品
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
（特別用于固定端子的絕緣保護）
- 基本樣式
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質交聯聚烯烴樹脂 |
| 阻燃性 | 非阻燃 |
| 收縮溫度 | 90℃以上 |
| 收縮率 | 大約40％ |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 105℃ |
| 規格 | UL224 |
| 認定書No. E75077 | |
| 目錄No.871 | |
| 額定溫度 105℃, 額定電壓 600V, 非阻燃 | |
| 標記（例） | ― |
| 可制作的顏色 | 透明 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子 |
- 耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
- 特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 21.0MPa |
| 抗拉強度 （老化后） | 136℃×7日, 7.3MPa以上 | 22.0MPa | |
| 伸展率 （老化前） | 200％以上 | 558% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 667% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 136℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓 （老化前） | AC2.5kV以上 | 25.0kV | |
| 絕緣破壞電壓 （老化后） | 136℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 2.2×1016Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, | |
| 136℃×7日, 無腐蝕 | 合格 | ||
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, | ||
| 136℃×7日, 伸展率在100％以上 | 475% | ||
| 燃燒性 | 可燃 | ― | |
| ＊非保證值 | |||
- 尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 3.2×0.7 | 3.2 | 0.7 | 1.9 | 0.95 | 1 |
| 4.8×0.7 | 4.8 | 0.7 | 2.7 | 0.95 | 1 |
| 6×0.7 | 6.4 | 0.7 | 3.5 | 0.95 | 1 |
| 7×0.7 | 7 | 0.7 | 4.5 | 1.2 | 1 |
