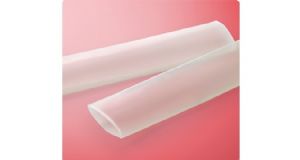

SUMITOMO SUMITUBE?A4
概述
耐氣候性優的熱縮管
■ 耐候性卓越
■ 富有光澤的不透明顏色（透明除外）
用途
■ 室外使用的零部件的絕緣, 裝飾
■ 天線類的絕緣, 保護
■ 電線終端的絕緣, 增強
■ 電線的顏色識別, 捆綁
■ 各種管子類的防腐蝕, 防電解腐蝕
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質交聯聚烯烴樹脂 |
| 阻燃性 | 非阻燃 |
| 收縮溫度 | 110℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R4-3684） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白, 透明 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子,電力、通信 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | ◎ | ○ | ◎ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊1 |
| 機械特性 | 抗拉強度 | 10.4MPa以上 | 20.9MPa |
| 伸展率 | 200％以上 | 455% | |
| 比重 | ― | 0.92 | |
| 硬度（蕭氏硬度D） | ― | 42 | |
| 電氣特性 | 耐電壓 | AC2.5kV×60秒, 無破壞 | 合格 |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 1.6×1017Ω?cm | |
| 化學特性 | 吸水率 | 23℃×24小時, 0.20％以下 | 0.10% |
| 燃燒性 | 可燃 | ― | |
| 耐氣候性 | |||
| 戸外暴露試驗＊2 | ― | 2年內, 可識別著色 | |
| WEATHER暴露試驗 | ― | 1000小時后, 伸展余率100％ | |
| 2000小時后, 伸展余率77％ | |||
| *1:非保證值 *2：戸外暴露試驗根據地域或使用條件的不同會有些許區別 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑 | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 3/64 | 1.60±0.30 | 0.2 | 0.6 | 0.33 | 305 |
| 1/16 | 2.00±0.30 | 0.2 | 0.8 | 0.36 | 305 |
| 3/32 | 2.70±0.30 | 0.25 | 1.2 | 0.44 | 152.5 |
| 1/8 | 3.50±0.30 | 0.25 | 1.6 | 0.44 | 152.5 |
| 3/16 | 5.20±0.40 | 0.25 | 2.4 | 0.44 | 61 |
| 1/4 | 6.8±0.4 | 0.3 | 3.2 | 0.56 | 61 |
| 3/8 | 10.0±0.4 | 0.3 | 4.8 | 0.56 | 61 |
| 1/2 | 13.2±0.5 | 0.3 | 6.4 | 0.56 | 61 |
| 3/4 | 20.0±0.6 | 0.35 | 9.5 | 0.69 | 61 |
| 1 | 26.6±0.8 | 0.4 | 12.7 | 0.77 | 61 |
| 1-1/2 | 39.3±1.0 | 0.45 | 19.1 | 0.87 | 61 |
| 2 | 52.7±1.5 | 0.5 | 25.4 | 0.97 | 61 |
