SUMITOMO SUMITUBE?W
概述

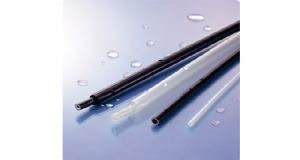

附有熱熔融性套管的雙層熱縮管
■ 將內層插入外層的雙層結構
■ 在高低差較大的被覆物體的填充方面效果顯著
用途
■ 電線終端, 電線連接部位, 連接端子的絕緣, 保護, 增強
■ 各種管子類的防腐蝕, 防電解腐蝕
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 熱縮套管 |
| 材質 | 外層套管：電子線架橋軟質交聯聚烯烴樹脂 |
| 內層套管：熱熔融性交聯聚烯烴樹脂 | |
| 阻燃性 | 非阻燃 |

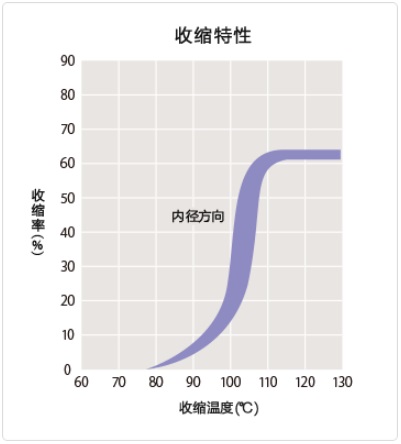

| 收縮溫度 | 115℃以上 |
| 收縮率 | 60%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R4-1080） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑（灰）, 透明（透明） |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ○ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 | 10.4MPa以上 | 13.8MPa |
| 伸展率 | 200％以上 | 475% | |
| 比重 | ― | 0.94 | |
| 硬度（蕭氏硬度D） | ― | 42 | |
| 電氣特性 | 耐電壓 | AC2.5kV×60秒, 無破壞 | 合格 |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 1.7×1016Ω?cm | |
| 化學特性 | 吸水率 | 23℃×24小時, 0.30％以下 | 0.06% |
| 燃燒性 | 可燃 | ― | |
| ＊僅代表外層且非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑 | 壁厚（參考值）（t） | 內徑（最大值）（d'） | 壁厚（參考值）（t'） | ||
| 1.5 | 1.70±0.20 | 0.5 | 完全充実 | 1.1 | 0.3 |
| 2.5 | 2.70±0.20 | 0.5 | 完全充実 | 1.4 | 0.3 |
| 3.5 | 3.50±0.30 | 0.55 | 完全充実 | 1.6 | 0.3 |
| 4.5 | 4.60±0.30 | 0.6 | 完全充実 | 2 | 0.3 |
| 5.5 | 5.50±0.40 | 0.65 | 完全充実 | 2.2 | 0.3 |
| 7 | 7.3±0.5 | 0.65 | 2.8 | 1.5 | 0.3 |
| 8 | 8.2±0.5 | 0.75 | 2.8 | 1.8 | 0.3 |
| 9 | 9.0±0.5 | 0.75 | 2.8 | 1.9 | 0.3 |
| 10 | 10.0±0.5 | 0.75 | 3.5 | 1.9 | 0.3 |
| 11 | 11.0±0.5 | 0.8 | 4 | 2 | 0.3 |
| 14 | 14.0±0.6 | 0.8 | 5.5 | 2.1 | 0.3 |
