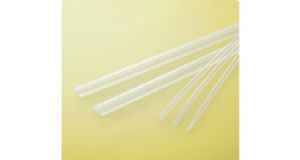

SUMITOMO SUMITUBE?K
概述
SAE-AMS／UL／CSA規格品 耐熱, 耐油、耐化學品性優的透明阻燃熱縮管
■ SAE-AMS／UL224／CSA規格品
■ 阻燃
■ 透明
■ 薄壁
■ 半硬質
用途
■ 電線終端, 電線連接部位, 連接端子的絕緣, 保護, 增強
■ 暴露在高溫, 化學品, 油類中的電線, 各種零部件的保護
■ 各種金屬線類的機械保護
■ 各類標簽類電線的固定
■ 熱敏電阻, 電阻, 電容等的絕緣, 保護
■ 耐油性, 耐化學品性卓越
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋半硬質阻燃性聚偏氟乙烯樹脂 |
| 阻燃性 | 阻燃 |

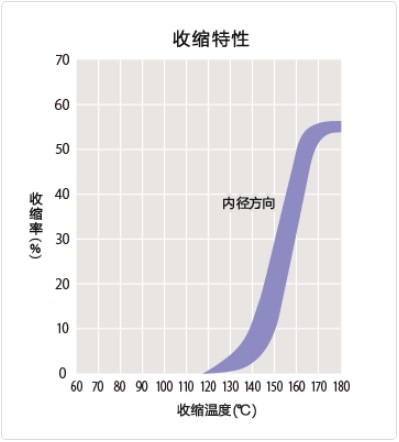

| 收縮溫度 | 170℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | 0± 10％ |
| 可連續使用溫度 | -55 ? 175℃ |
| 規格 | SAE-AMS-DTL-23053/8 |
| UL224 | |
| 認定書No. E75077 | |
| 目錄 No. SUMITUBE K 或者852 | |
| 額定溫度 150℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| CSA C22.2 No. 198.1 | |
| 認定書No. LR33298 | |
| 額定溫度 150℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（-F-）登記 | |
| ?。ǖ怯汵o.：F-STS3-017～F-STS3-020） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 紅, 綠, 藍, 白, 透明 （彩色物品為半透明顏色） |
| 柔軟性 | 半硬質 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
特性
項目
特性值
代表值＊
機械特性
抗拉強度
（老化前）
34.5MPa以上
41.0MPa
伸展率 （老化前）
150％以上
405%
伸展率 （老化前）
250℃×7日, 50％以上
357%
低溫柔軟性
-55℃×4小時, 無裂縫
合格
熱沖擊
300℃×4小時, 無裂縫
合格
比重
1.80以下
1.75
電氣特性
絕緣耐力
31.5kV/mm以上（1/2
inch以下的規格）
43.6kV/mm
23.6kV/mm以上（超過1/2
inch的規格）
31.4kV/mm
體積電阻率
1.0×1013Ω?cm以上
3.8×1015Ω?cm
化學特性
透明穩定性
175℃×24小時, 無變化
合格
耐液體性
T5624,
潤滑油等浸漬24℃×24小時后
抗拉強度
34.5MPa以上
38.1MPa
絕緣耐力
19.7kV/mm以上
28.6kV/mm
燃燒性
VW-1合格
合格
＊非保證值
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚 | ||
| 3/64 | 1.2 | 0.1 | 0.6 | 0.25±0.05 | 1.22 |
| 1/16 | 1.6 | 0.1 | 0.8 | 0.25±0.05 | 1.22 |
| 3/32 | 2.4 | 0.12 | 1.2 | 0.27±0.04 | 1.22 |
| 1/8 | 3.2 | 0.12 | 1.6 | 0.27±0.04 | 1.22 |
| 3/16 | 4.8 | 0.12 | 2.4 | 0.27±0.04 | 1.22 |
| 1/4 | 6.4 | 0.14 | 3.2 | 0.33±0.05 | 1.22 |
| 3/8 | 9.5 | 0.14 | 4.8 | 0.33±0.05 | 1.22 |
| 1/2 | 12.7 | 0.14 | 6.4 | 0.33±0.05 | 1.22 |
| 3/4 | 19.1 | 0.18 | 9.5 | 0.43±0.07 | 1.22 |
| 1 | 25.4 | 0.2 | 12.7 | 0.48±0.07 | 1.22 |
