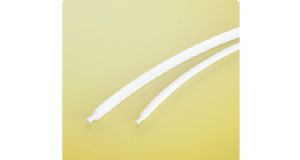

SUMITOMO SUMITUBE?B2（3X）
概述
UL及CSA規格品 高收縮率阻燃熱縮管
■ 高內徑收縮率（內徑收縮至1/3）
■ UL224及CSA規格品
■ 阻燃（不使用氯系阻燃劑, 特定溴系阻燃劑(PBDE, PBB)）
用途
■ 高低差較大的被覆物的絕緣, 保護, 增強
■ 電線的顏色識別, 捆綁
■ 鮮艷的色彩
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 收縮溫度 | 90℃以上 |
| 收縮率 | 66%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 135℃ |
| 規格 | UL224 |
| 認定書No. E48762 | |
| 目錄 No .SUMITUBE B2 或者826 | |
| 額定溫度 125℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| CSA C22.2 No. 198.1 | |
| 認定書No. LR33298 | |
| 額定溫度 125℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 12.1MPa |
| 抗拉強度 （老化后） | 158℃×7日, 7.3MPa以上 | 12.5MPa | |
| 伸展率 （老化前） | 200％以上 | 440% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 450% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（ 老化前） | AC2.5kV以上 | 24.8kV | |
| 絕緣破壞電壓 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 5.8×1014Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 伸展率在100％以上 | 405% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚 | ||
| 1.5/0.5 | 1.5 | 0.2 | 0.5 | 0.5 | 305 |
| 3/1 | 3 | 0.25 | 1 | 0.6 | 152.5 |
| 6/2 | 6 | 0.25 | 2 | 0.7 | 61 |
| 9/3 | 9 | 0.3 | 3 | 0.8 | 61 |
| 12/4 | 12 | 0.3 | 4 | 0.85 | 61 |
| 18/6 | 18 | 0.35 | 6 | 1 | 61 |
| 24/8 | 24 | 0.4 | 8 | 1.2 | 61 |
| 40/13 | 40 | 0.4 | 13 | 1.25 | 61 |
