SUMITOMO SUMITUBE?AN25
概述

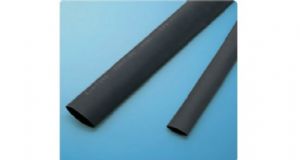

耐摩耗性優的柔軟橡膠類熱縮管
■VG及SAE-AMS規格品
■阻燃
■柔軟
用途
■航空, 汽車線束的保護
■耐油性、耐化學品性卓越
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯橡膠樹脂 |
| 阻燃性 | 阻燃 |

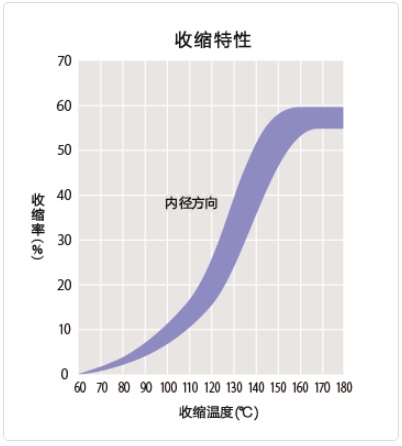

| 收縮溫度 | 170℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | 0± 10％ |
| 可連續使用溫度 | -75 ? 150℃ |
| 規格 | VG95343-5 Type D SAE-AMS-DTL-23053/16 |
| 標記（例） | ― |
| 可制作的顏色 | 黑 |
| 柔軟性 | 高柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 11.7MPa以上 | 19MPa |
| 抗拉強度 （老化后） | 150℃×168小時, 10.3MPa以上 | 13.9MPa | |
| 伸展率 （老化前） | 250％以上 | 400% | |
| 伸展率 （老化后） | 150℃×168小時, 200%以上 | 250% | |
| 熱沖擊 | 200℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -65℃×4小時, 無裂縫 | 合格 | |
| Tensile stress | 10.4MPa以上 | 26MPa | |
| 電氣特性 | 絕緣破壞電壓 | 11.9kV/mm以上 | 25.6kV/mm |
| 化學特性 | 燃燒性 | ASTM D2671 Procedure B | 合格 |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚 | ||
| 1/8 * | 3.2 | 0.35 | 1.6 | 0.75±0.15 | 150 |
| 3/16 * | 4.8 | 0.45 | 2.4 | 0.85±0.20 | 60 |
| 1/4 | 6.4 | 0.45 | 3.2 | 0.90±0.20 | 60 |
| 3/8 | 9.5 | 0.55 | 4.8 | 1.00±0.20 | 60 |
| 1/2 | 12.7 | 0.6 | 6.4 | 1.20±0.30 | 60 |
| 3/4 | 19 | 0.7 | 9.5 | 1.45±0.35 | 30 |
| 1 | 25.4 | 0.9 | 12.7 | 1.80±0.45 | 30 |
| 1-1/2 | 38 | 1.2 | 19 | 2.40±0.50 | 30 |
| 2 | 51 | 1.3 | 25.4 | 2.80±0.50 | 30 |
| ＊不適合SAE-AMS-DTL-23053規格 | |||||
