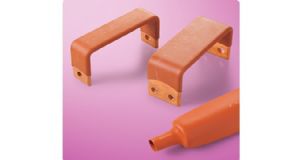

SUMITOMO IRRAX?SLEEVE SBI350
概述
母線絕緣保護用無鹵熱縮管（36ｋV以下）
■ 阻燃性高, 具有自熄性
■ 具有能在配電盤內連續使用的耐熱性
■ 壁厚厚, 絕緣性, 耐沖擊性良好
■ 具有柔軟性, 也能被覆在屈曲的母線上
■ 被覆后還可以彎曲
用途
■ 36kV以下配電盤內的母線絕緣保護
■ 其他各種母線的絕緣保護
●基本式樣
●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 收縮溫度 | 115℃以上 |
| 收縮率 | 60%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -40 ? 120℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| 標記（例） | SUMITOMO IRRAX SLEEVE SBI350 XX/YY HF?。╔X/YY: 尺寸） |
| 可制作的顏色 | 紅 |
| 柔軟性 | 柔軟 |
| 環境對應 | 無鹵,RoHS,ELV |
| 領域 | 工業機械,電子,電力、通信 |
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 5.0MPa 以上 | 7.6MPa |
| 抗拉強度 （老化后） | 160℃×168小時, 5.0MPa以上 | 9.6MPa | |
| 伸展率 （老化前） | 300 % 以上 | 525% | |
| 伸展率 （老化后） | 160℃×168小時, 200%以上 | 490% | |
| 比重 | ― | 1.31 | |
| 低溫柔軟性 | -40℃×4小時, 無裂縫 | 合格 | |
| 電氣特性 | 絕緣耐壓 | 10 kV/mm 以上 | 39.5 kV/mm（壁厚0.94mm） |
| 體積電阻率 | ― | 7.8×1016Ω?cm | |
| 誘電率 | ― | 2.7 | |
| 化學特性 | 吸水率 | 23℃×24小時 | 0.45 |
| 阻燃性 | UL224 ALL TUBING FLAME TEST 合格 | 合格 | |
| 收縮開始溫度/收縮完了溫度 | ― | 70℃／100 ℃ | |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度 | 母排尺寸推薦 | |||
| 內徑（最小值） | 壁厚（名稱） | 內徑（最大值） | 壁厚（名稱） | （最小值）（m） | 方形母排L+T（最小～最大） | 圓形母排R（最小～最大） | |
| 10/25 | 25 | 1.6 | 10 | 4 | 25 | 17～28 | 11.0～20.0 |
| 16/40 | 40 | 1.6 | 16 | 4 | 25 | 28～45 | 18.0～32.0 |
| 25/65 | 65 | 1.6 | 25 | 4 | 25 | 45～67 | 28.0～47.0 |
| 40/100 | 100 | 1.6 | 40 | 4 | 25 | 67～102 | 44.0～72.0 |
