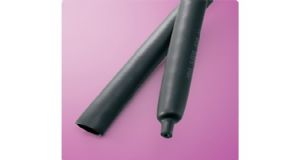

SUMITOMO IRRAX?SLEEVE SCM2
概述
附膠水的熱縮管
■ 對金屬、聚乙烯、PVC具有卓越的粘合性
■ 收縮倍率高（內徑方向收縮至1/3）, 可應對具有高低差的被收縮物
■ 柔軟性卓越
用途
■ 通訊設備和低壓電纜的連接部位, 低壓電纜終端的防水, 絕緣保護
■ 各種連接器和電纜的連接部位的防水, 絕緣保護
■ 金屬管子的連接部位的防腐蝕保護
■ 張貼膠帶, 模具加工處理的替代
注）請配合使用條件, 確認防水特性等因素后再使用。
●基本式樣
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質交聯聚烯烴樹脂 |
| 阻燃性 | 非阻燃 |
| 收縮溫度 | 115℃以上 |
| 收縮率 | 60%以上 |
| 長度變化率 | -10％以上 |
| 可連續使用溫度 | -55 ? 120℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| 標記（例） | IRRAX SLEEVE SCM2 XX?。╔X : 尺寸） |
| 可制作的顏色 | 黑 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子,電力、通信 |
●特性
| 特性 | 項目 | 特性值 | 代表值＊1 |
| 機械特性 | 抗拉強度＊2 （老化前） | 10.0 MPa 以上 | 21.7MPa |
| 抗拉強度＊2 （老化后） | 150℃×168小時, 8.0MPa以上 | 23.5MPa | |
| 伸展率 （老化前） | 350 % 以上 | 568% | |
| 伸展率 （老化后） | 150℃×168小時, 300%以上 | 532% | |
| 低溫柔軟性 | -55℃×1小時, 無裂縫 | 合格 | |
| 硬度（ 蕭氏硬度D） | ― | 41 | |
| 電氣特性 | 體積電阻率 | 1×1013Ω?cm 以上 | 2×1014Ω?cm |
| 耐跟蹤性 | ― | 2.75 kV×60分鐘 合格 | |
| 誘電率 | ― | 4.1 | |
| 化學特性 | 耐氣候性(4000小時) | ||
| 抗拉強度 | ― | 剩余率 94 % | |
| 伸展率 | ― | 剩余率 91 % | |
| 收縮開始溫度/收縮完了溫度 | ― | 70℃ / 90℃ | |
| ＊1：非保證值 ＊2：抗拉強度是以外層的斷面積來計算 | |||
●尺寸
| 尺寸＊1 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（mm） | |
| 內徑（最小值） | 內徑＊2（最大值） | 壁厚＊2（名稱） | ||
| 04-1220 | 10.2 | 3.8 | 1.5 | 1220 |
| 07-1220 | 19 | 5.6 | 2 | 1220 |
| 11-1220 | 28 | 9.5 | 2 | 1220 |
| 13-1220 | 33 | 10.2 | 2 | 1220 |
| 15-1220 | 38.1 | 12.7 | 2.3 | 1220 |
| 17-1220 | 44 | 14 | 2.3 | 1220 |
| 20-1220 | 52 | 18.2 | 2.3 | 1220 |
| 27-1220 | 70 | 25.5 | 2.3 | 1220 |
| 35-1220 | 90 | 30 | 2.5 | 1220 |
| 50-1220 | 125 | 40 | 2.5 | 1220 |
| ＊1：規格的尺寸表現為將收縮前內徑換算成英寸后10倍的數值（例：尺寸 "04"＝0.4inch）?。?/span>2：僅表示外層數值 | ||||
