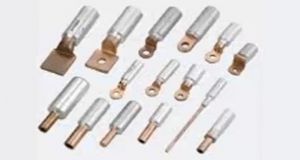

PANDUIT 泛達雙金屬端子

概述

如果我們使用純銅連接鋁制線纜會發生什么
如果銅端子與鋁線一起使用，則鋁線與銅線端子筒之間的接觸為異種金屬。

        -電腐蝕會發生，為了防止異樣的接觸和避免電腐蝕，建議使用銅-鋁雙金屬耳；
      -電腐蝕造成導體接觸面積變化，表面粗糙度變化導致接觸不良；
      -電腐蝕產生的氧化物造成固定不良；
      -電纜氧化現象，造成接觸不良，加速電纜老化，縮短電纜使用壽命；
      -由于電纜的電化學反應，往往造成電纜缺相，損壞電器設備和誘發人身傷害事故；

-傳統的連接方式體積大、投入高，空間比較狹小的地方難以適應。

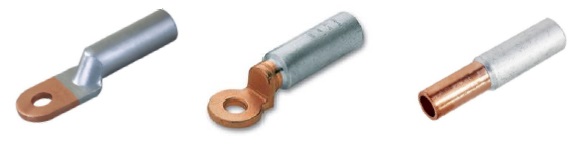

什么是雙金屬端子

雙金屬端子適用于鋁制導線與銅制接線排或銅制端子連接。當銅制導線或端子與鋁制品連接時，會產生電腐蝕效應，降低了傳導性能，進而影響產產品壽命。

銅鋁接線端子是給鋁電纜壓接接線端子用的。壓線管部分是鋁，螺絲眼部分是銅。材質主要以T2紫銅和L3白鋁為主。

雙金屬端子可以有效避免這種問題發生，技術上堅固耐用的接頭。

鋁制腔管和銅制接觸面使用摩擦焊接工藝，從而實現兩種材質的最佳過渡。

產品尺寸：16 Sqmm to 1000 Sqmm

泛達雙金屬端子優點

電纜接觸牢靠、載流量大；

根據電纜材質設計銅或者銅鋁過渡鑄造構件，避免電化學腐蝕；

鏈接形式及功能形狀多，即可用于連接電器設備又可用于連接電纜，圓口連接電纜用，螺栓連接電器設備用，可連接多個用電設備或電纜分支。

結構緊湊、整體性強，配線直觀、裝配、維修查線時線路明了，減少誤接誤觸，減少配電箱布線占用空間，方便現場操作。

與主電纜的連接為壓線方式，不損傷導線，對導線形成足夠大的擠壓，接觸可靠，防松抗震功能強。

安裝牢固、性能可靠、耐壓值高、防爆性好，由于接觸面積大，連接質量好，接觸電阻小，結合面發熱小，對大電流的傳導更顯示其優越性。

價格低廉，成本小，使用壽命長。

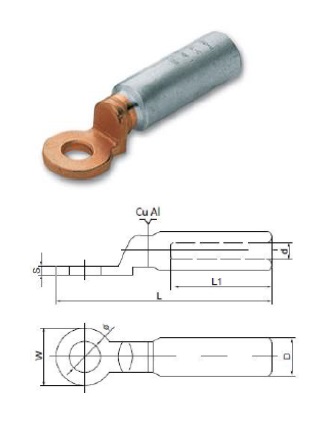

DTL1 and DTL2 series are suitable for connection of aluminum wires, power supply cables in distribution equipment and copper terminals of electrical equipment.

Part Number	Φ	D	d	L	L1	W	S
BML1-10-8	8.8	10	5.2	65	32	16	2.5
BML1-16-8	8.8	11	6.1	70	34	16	2.6
BML1-25-8	8.8	12	7.1	75	37	18	3.2
BML1-35-10	10.8	14	8.5	85	41	20	3.6
BML1-50-10	10.8	16	9.8	90	43	23	4
BML1-70-12	13	18	11.5	102	50	26	4.6
BML1-95-12	13	21	13.5	112	54	28	4.8
BML1-120-14	14.8	23	15	120	56	28	4.8
BML1-150-14	14.8	25	17	126	58	34	5.8
BML1-185-16	17	27	18.6	133	60	37	6.5
BML1-240-16	17	30	21.5	140	63	40	7
BML1-300-20	21	34	24	158	70	45	8.5
BML1-400-20	21	38	27	175	75	52	9.5
BML1-500-20	21	45	30	190	80	60	10
BML1-630-20		50	34.2	225	90	78	11

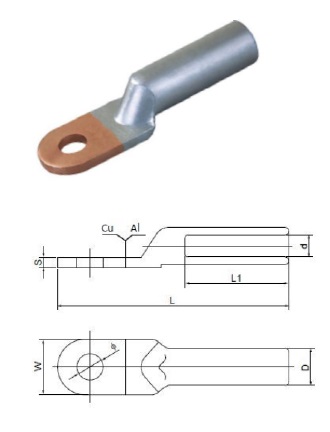

Part Number	Φ	D	d	L	L1	W	S
BML2-10-10	10.5	12	5.2	80	40	20	3.5
BML2-16-10	10.5	12	6.1	80	40	20	3.5
BML2-25-12	13	16	7.1	90	45	24	4
BML2-35-12	13	16	8.5	90	45	24	4
BML2-50-12	13	20	9.8	95	47	24	5
BML2-70-12	13	20	11.5	95	47	24	5
BML2-95-12	13	20	13.5	95	47	24	5
BML2-120-12	13	25	15	120	62	30	5.5
BML2-150-12	13	25	17	120	62	30	5.5
BML2-185-12	13	32	18.5	128	65	35	6.5
BML2-240-12	13	32	21.5	128	65	35	6.5
BML2-300-12	13	34	24	140	72	36	7
BML2-400-16	17	42	27	165	87	40	7.5
BML2-500-16	17	42	30	165	87	40	7.5

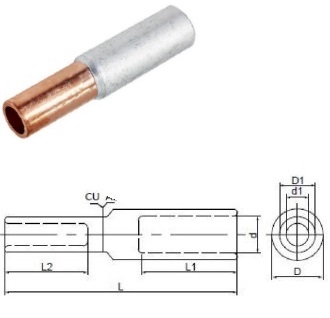

GTL series is applicable for connect ion of cable wires in distribution equipment and power supply cables.

Part Number	D	d	D1	d1	L	L1	L2
BML3-16	11	6.1	9	5.2	70	30	25
BML3-25	12	7.1	10	6.1	75	33	27
BML3-35	14	8.5	11	7.1	85	40	30
BML3-50	16	9.8	13	8.5	95	42	32
BML3-70	18	11.5	15	9.8	105	46	38
BML3-95	21	13.5	17	11.5	110	50	40
BML3-120	23	15	19	13.5	112	55	42
BML3-150	25	17	21	15	118	55	44
BML3-185	27	18.6	23	17	125	58	46
BML3-240	30	21.5	36	18.6	130	60	54
BML3-300	34	24	28	21.5	145	65	56
