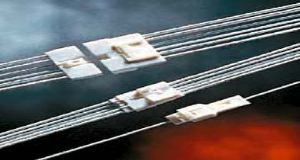

SUMITOMO TS系列
概述
TS防水系列接插件具有檢測端子插入不足的結構。按照端子尺寸劃分為0.64mm·2.3mm·4.8mm·8.0mm，從信號回路到電源回路，能廣泛應用。
●鎖片預先組裝在接插件護套上，無論多少極數都能通過簡單操作組合，有助于提高操作效率。
●接插件可以直接固定在車體的支架上。
●可對應歐盟RoHS和ELV指令
品種：陰陽連接器線對線 (5)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6098-0156 | 4.8mm(187) | F | 10 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0154 | |
| 2 |  | 6098-0154 | 4.8mm(187) | M | 10 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0156 | |
| 3 |  | 6098-0518 | 4.8mm(187) | F | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 4 |  | 6098-1716 | 4.8mm(187) | F | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-2211 | |
| 5 |  | 6098-2211 | 4.8mm(187) | M | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1716 | |
| 6 |  | 6098-1489 | 4.8mm(187) | F | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1851 | |
| 7 |  | 6098-1851 | 4.8mm(187) | M | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1489 | |
| 8 |  | 6098-0151 | 4.8mm(187) | F | 3 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0149 | |
| 9 |  | 6098-0149 | 4.8mm(187) | M | 3 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0151 | |
| 10 |  | 6098-0471 | 4.8mm(187) | F | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0469 | |
| 11 |  | 6098-0325 | 4.8mm(187) | F | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0323 | |
| 12 |  | 6098-0469 | 4.8mm(187) | M | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0471 | |
| 13 |  | 6098-0323 | 4.8mm(187) | M | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0325 | |
| 14 |  | 6098-0824 | 4.8mm(187) | F | 1 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0822 | |
| 15 |  | 6098-0822 | 4.8mm(187) | M | 1 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0824 | |
| 16 |  | 6241-0241 | 2.3/4.8mm(090/187) | M | 15 12(2.3mm) + 3(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6245-0261 | |
| 17 |  | 6245-0281 | 2.3/4.8mm(090/187) | F | 14 12(2.3mm) + 2(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6241-0261 | |
| 18 |  | 6241-0261 | 2.3/4.8mm(090/187) | M | 14 12(2.3mm) + 2(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6245-0281 | |
| 19 |  | 6240-5035 | 2.3mm(090) | F | 20 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-1033 | |
| 20 |  | 6240-1033 | 2.3mm(090) | M | 20 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-5035 | |
| 21 |  | 6240-5088 | 2.3mm(090) | F | 16 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-1158 | |
| 22 |  | 6240-1158 | 2.3mm(090) | M | 16 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-5088 | |
| 23 |  | 6240-5175 | 2.3mm(090) | F | 13 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-1122 | |
| 24 |  | 6240-1122 | 2.3mm(090) | M | 13 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-5175 | |
| 25 |  | 6520-1004 | 2.3mm(090) | F | 12 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6520-1009 | |
| 26 |  | 6520-1009 | 2.3mm(090) | M | 12 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6520-1004 | |
| 27 |  | 6248-5275 | 2.3mm(090) | F | 11 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1234 | |
| 28 |  | 6249-1234 | 2.3mm(090) | M | 11 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6248-5275 | |
| 29 |  | 6248-5276 | 2.3mm(090) | F | 10 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1235 | |
| 30 |  | 6249-1235 | 2.3mm(090) | M | 10 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6248-5276 | |
| 31 |  | 6248-5270 | 2.3mm(090) | F | 9 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1229 | |
| 32 |  | 6249-1229 | 2.3mm(090) | M | 9 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6248-5270 | |
| 33 |  | 6240-1077 | 2.3mm(090) | M | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 34 |  | 6240-5118 | 2.3mm(090) | F | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-1107 6249-1243 | |
| 35 |  | 6249-1243 | 2.3mm(090) | M | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-5118 | |
| 36 |  | 6240-1120 | 2.3mm(090) | M | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 37 |  | 6240-1107 | 2.3mm(090) | M | 6 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6240-5118 | |
| 38 |  | 6520-0550 | 2.3mm(090) | F | 2 | PA6T | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6520-0549 | |
| 39 |  | 6520-0549 | 2.3mm(090) | M | 2 | PA6T | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6520-0550 | |
| 40 |  | 6098-5713 | 1.5mm(060) | F | 12 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5704 | |
| 41 |  | 6098-5704 | 1.5mm(060) | M | 12 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5713 | |
| 42 |  | 6098-5695 | 1.5mm(060) | F | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5686 | |
| 43 |  | 6098-5686 | 1.5mm(060) | M | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5695 | |
| 44 |  | 6098-5677 | 1.5mm(060) | F | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5668 | |
| 45 |  | 6098-5668 | 1.5mm(060) | M | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5677 | |
| 46 |  | 6098-6053 | 1.5mm(060) | F | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6050 | |
| 47 |  | 6098-6050 | 1.5mm(060) | M | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6053 | |
| 48 |  | 6098-2137 | 8.0mm(312) | F | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 49 |  | 6520-1466 | 8.0mm(312) | F | 3 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 50 |  | 6098-1104 | 8.0mm(312) | F | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1278 6098-2893 | |
| 51 |  | 6098-1278 | 8.0mm(312) | M | 2 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1104 | |
| 52 |  | 6098-0441 | 8.0mm(312) | F | 1 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-1093 | |
| 53 |  | 6098-1093 | 8.0mm(312) | M | 1 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-0441 | |
| 54 |  | 6098-4831 | 0.64mm（025） | F | 40 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6805 6098-6807 | |
| 55 |  | 6098-4015 | 0.64mm（025） | F | 40 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6809 | |
| 56 |  | 6098-4740 | 0.64mm（025） | F | 36 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6796 6098-6798 6098-6802 | |
| 57 |  | 6098-4013 | 0.64mm（025） | F | 32 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 58 |  | 6098-4756 | 0.64mm（025） | F | 28 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6805 6098-6807 6098-6809 | |
| 59 |  | 6098-6682 | 0.64mm（025） | F | 24 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6848 | |
| 60 |  | 6098-4010 | 0.64mm（025） | F | 24 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6802 | |
| 61 |  | 6098-3925 | 0.64mm（025） | F | 22 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3885 | |
| 62 |  | 6098-3885 | 0.64mm（025） | M | 22 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3925 | |
| 63 |  | 6098-7231 | 0.64mm（025） | F | 19 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 64 |  | 6098-6694 | 0.64mm（025） | F | 16 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6848 | |
| 65 |  | 6098-6688 | 0.64mm（025） | F | 16 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6848 | |
| 66 |  | 6098-4008 | 0.64mm（025） | F | 16 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-7336 6098-6790 6098-6793 | |
| 67 |  | 6098-7336 | 0.64mm（025） | M | 16 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4008 | |
| 68 |  | 6098-7241 | 0.64mm（025） | F | 14 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 69 |  | 6098-3917 | 0.64mm（025） | F | 14 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3877 | |
| 70 |  | 6098-3877 | 0.64mm（025） | M | 14 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3917 | |
| 71 |  | 6098-3909 | 0.64mm（025） | F | 10 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3869 | |
| 72 |  | 6098-3869 | 0.64mm（025） | M | 10 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3909 | |
| 73 |  | 6098-3810 | 0.64mm（025） | F | 5 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3802 | |
| 74 |  | 6098-3802 | 0.64mm（025） | M | 5 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3810 | |
| 75 |  | 6098-6662 | 0.64mm（025） | F | 2 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6653 | |
| 76 |  | 6098-6653 | 0.64mm（025） | M | 2 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6662 |
品種：陰陽連接器PCB (3)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6098-6809 | 0.64mm（025） | M | 68 | PBT | 藍色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4015 6098-4756 | |
| 2 |  | 6098-6807 | 0.64mm（025） | M | 68 40(0.64mm) + 28(0.64mm) | SPS | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4831 6098-4756 | |
| 3 |  | 6098-6805 | 0.64mm（025） | M | 68 40(0.64mm) + 28(0.64mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4831 6098-4756 | |
| 4 |  | 6098-6802 | 0.64mm（025） | M | 60 36(0.64mm) + 24(0.64mm) | SPS | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4740 6098-4010 | |
| 5 |  | 6098-6848 | 0.64mm（025） | M | 56 16(0.64mm) + 16(0.64mm) + 24(0.64mm) | SPS | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6688 6098-6694 6098-6682 | |
| 6 |  | 6098-6798 | 0.64mm（025） | M | 36 | SPS | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4740 | |
| 7 |  | 6098-6796 | 0.64mm（025） | M | 36 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4740 | |
| 8 |  | 6098-6793 | 0.64mm（025） | M | 16 | SPS | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4008 | |
| 9 |  | 6098-6790 | 0.64mm（025） | M | 16 | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4008 |
品種：陰陽連接器
PCB - 混合 (4)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6098-5901 | 0.64/4.8mm(025/187) | M | 20 18(0.64mm) + 2(4.8mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5903 | |
| 2 |  | 6245-0301 | 2.3/4.8mm(090/187) | F | 20 18(2.3mm) + 2(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6241-0281 | |
| 3 |  | 6241-0281 | 2.3/4.8mm(090/187) | M | 20 18(2.3mm) + 2(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6245-0301 | |
| 4 |  | 6245-0261 | 2.3/4.8mm(090/187) | F | 15 12(2.3mm) + 3(4.8mm) | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6241-0241 |
品種：陰陽連接器線對線-混合 (1)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6098-5903 | 0.64/4.8mm(025/187) | F | 18(0.64mm) + 2(4.8mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5901 | |
| 2 |  | 6098-3826 | 0.64/2.3mm(025/090) | F | 16(0.64mm) + 4(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3818 | |
| 3 |  | 6098-3818 | 0.64/2.3mm(025/090) | M | 16(0.64mm) + 4(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3826 | |
| 4 |  | 6098-3941 | 0.64/2.3mm(025/090) | F | 18 10(0.64mm) + 8(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3901 | |
| 5 |  | 6098-3901 | 0.64/2.3mm(025/090) | M | 18 10(0.64mm) + 8(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3941 | |
| 6 |  | 6098-3933 | 0.64/2.3mm(025/090) | F | 17 8(0.64mm) + 9(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3893 | |
| 7 |  | 6098-3893 | 0.64/2.3mm(025/090) | M | 17 8(0.64mm) + 9(2.3mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-3933 | |
| 8 |  | 6098-5622 | 0.64/1.5mm(025/060) | F | 16(0.64mm) + 4(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5613 | |
| 9 |  | 6098-5613 | 0.64/1.5mm(025/060) | M | 16(0.64mm) + 4(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5622 | |
| 10 |  | 6098-5659 | 0.64/1.5mm(025/060) | F | 18 8(0.64mm) + 10(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5650 | |
| 11 |  | 6098-5641 | 0.64/1.5mm(025/060) | F | 12(0.64mm) + 6(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5631 | |
| 12 |  | 6098-5604 | 0.64/1.5mm(025/060) | F | 18 10(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5594 | |
| 13 |  | 6098-5650 | 0.64/1.5mm(025/060) | M | 18 8(0.64mm) + 10(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5659 | |
| 14 |  | 6098-5631 | 0.64/1.5mm(025/060) | M | 12(0.64mm) + 6(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5641 | |
| 15 |  | 6098-5594 | 0.64/1.5mm(025/060) | M | 18 10(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-5604 | |
| 16 |  | 6098-6111 | 0.64/1.5mm(025/060) | F | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6104 | |
| 17 |  | 6098-6097 | 0.64/1.5mm(025/060) | F | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6090 | |
| 18 |  | 6098-6083 | 0.64/1.5mm(025/060) | F | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6055 | |
| 19 |  | 6098-6104 | 0.64/1.5mm(025/060) | M | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6111 | |
| 20 |  | 6098-6090 | 0.64/1.5mm(025/060) | M | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6097 | |
| 21 |  | 6098-6055 | 0.64/1.5mm(025/060) | M | 12 4(0.64mm) + 8(1.5mm) | PBT | 自然色 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-6083 |
品種：端子
AV線用 (10)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 大小 | 適用電線尺寸 | 板厚 | 端子厚度 | 電線完成外徑 | 材質 | 表面處理 | 接觸電阻 | 漏電流 | 絕緣阻力 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8240-4932 | 4.8mm(187) | F | L | 2.0-3.0mm2 | 2.6-3.8 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4542 | ||
| 2 |  | 8240-4922 | 4.8mm(187) | F | M | 0.5-1.25mm2 | 2.0-2.6 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4532 | ||
| 3 |  | 8240-4912 | 4.8mm(187) | F | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4522 | ||
| 4 |  | 8100-1555 | 4.8mm(187) | F | L | 2.0-3.0mm2 | 2.6-3.8 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4542 | ||
| 5 |  | 8230-4542 | 4.8mm(187) | M | L | 2.0-3.0mm2 | 2.6-3.8 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4932 8100-1555 | ||
| 6 |  | 8230-4532 | 4.8mm(187) | M | M | 0.5-1.25mm2 | 2.0-2.6 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4922 | ||
| 7 |  | 8230-4522 | 4.8mm(187) | M | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4912 | ||
| 8 |  | 8240-4942 | 2.3mm(090) | F | L | 2.0mm2 | 2.6-2.7 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4512 | ||
| 9 |  | 8240-4892 | 2.3mm(090) | F | M | 0.5-1.25mm2 | 1.6-2.9 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4502 | ||
| 10 |  | 8240-4882 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4492 | ||
| 11 |  | 8100-1347 | 2.3mm(090) | F | M | 0.5-1.25mm2 | 1.6-2.9 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1342 | ||
| 12 |  | 8100-1346 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1341 | ||
| 13 |  | 8230-4512 | 2.3mm(090) | M | L | 2.0mm2 | 2.6-2.7 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4942 | ||
| 14 |  | 8230-4502 | 2.3mm(090) | M | M | 0.5-1.25mm2 | 1.6-2.9 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4892 | ||
| 15 |  | 8230-4492 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4882 | ||
| 16 |  | 8100-1342 | 2.3mm(090) | F | M | 0.5-1.25mm2 | 1.6-2.9 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1347 | ||
| 17 |  | 8100-1341 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 1.4-2.1 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1346 | ||
| 18 |  | 8240-0029 | 2.3mm(090) | F | SS | 0.22-0.35mm2 | 0.92-1.2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4742 | ||
| 19 |  | 8230-4742 | 2.3mm(090) | M | SS | 0.22-0.35mm2 | 0.92-1.2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0029 | ||
| 20 |  | 8240-0339 | 1.5mm(060) | F | 3S | 0.13mm2 | 0.85-0.95 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | |||
| 21 |  | 8240-0279 | 1.5mm(060) | F | SS | 0.22-0.35mm2 | 0.92-1.2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | |||
| 22 |  | 8240-0215 | 1.5mm(060) | F | S | 0.3-0.5mm2 | 1.1-1.7 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-4925 | ||
| 23 |  | 8240-0214 | 1.5mm(060) | F | L | 2.0mm2 | 2.55-2.8 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-4923 | ||
| 24 |  | 8240-0213 | 1.5mm(060) | F | M | 0.75-1.25mm2 | 1.4-2.3 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-4924 | ||
| 25 |  | 8100-4925 | 1.5mm(060) | M | S | 0.3-0.5mm2 | 1.1-1.7 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0215 | ||
| 26 |  | 8100-4924 | 1.5mm(060) | M | M | 0.75-1.25mm2 | 1.4-2.3 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0213 | ||
| 27 |  | 8100-4923 | 1.5mm(060) | M | L | 2.0mm2 | 2.55-2.8 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0214 | ||
| 28 |  | 8100-3636 | 1.0mm（040） | F | 0.22-0.35mm2 | 0.25 | 0.95-1.2 | 耐熱銅合金 | 鍍錫 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3635 | ||
| 29 |  | 8100-2730 | 1.0mm（040） | F | 0.3-0.5mm2 | 0.25 | 1.4-2.1 | 耐熱銅合金 | 鍍錫 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-2729 | ||
| 30 |  | 8100-3635 | 1.0mm（040） | M | 0.22-0.35mm2 | 0.32 | 0.95-1.2 | 黃銅 | 鍍錫 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3636 | ||
| 31 |  | 8100-2729 | 1.0mm（040） | M | 0.3-0.5mm2 | 0.32 | 1.4-2.1 | 黃銅 | 鍍錫 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-2730 | ||
| 32 |  | 8100-1553 | 8.0mm(312) | F | L | 5.0-8.0mm2 | 4.4-5.8 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-0522 | ||
| 33 |  | 8100-0707 | 8.0mm(312) | F | S | 0.5-1.25mm2 | 2.0-2.9 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-0520 | ||
| 34 |  | 8100-0522 | 8.0mm(312) | M | L | 5.0-8.0mm2 | 4.4-5.8 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1553 | ||
| 35 |  | 8100-0521 | 8.0mm(312) | M | M | 2.0-3.0mm2 | 2.6-4.1 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-0706 8100-2493 | ||
| 36 |  | 8100-0520 | 8.0mm(312) | M | S | 0.5-1.25mm2 | 2.0-2.9 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-2493 | ||
| 37 |  | 8100-2493 | 8.0mm(312) | F | M | 2.0-3.0mm2 | 2.6-4.1 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-0521 | ||
| 38 |  | 8240-0338 | 0.64mm（025） | F | S | 0.13mm2 | 0.85-0.95 | 耐熱銅合金 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-5136 | ||
| 39 |  | 8240-0182 | 0.64mm（025） | F | S | 0.13mm2 | 0.85-0.95 | 耐熱銅合金 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4878 | ||
| 40 |  | 8100-3629 | 0.64mm（025） | F | L | 0.3-0.5mm2 | 1.1-1.7 | 耐熱銅合金 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3627 | ||
| 41 |  | 8100-3628 | 0.64mm（025） | F | M | 0.22-0.35mm2 | 0.95-1.2 | 耐熱銅合金 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3626 | ||
| 42 |  | 8100-3625 | 0.64mm（025） | F | L | 0.3-0.5mm2 | 1.1-1.7 | 耐熱銅合金 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3623 | ||
| 43 |  | 8100-3624 | 0.64mm（025） | F | M | 0.22-0.35mm2 | 0.95-1.2 | 耐熱銅合金 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3622 | ||
| 44 |  | 8230-5136 | 0.64mm（025） | M | S | 0.13mm2 | 0.85-0.95 | 黃銅 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0338 | ||
| 45 |  | 8230-4878 | 0.64mm（025） | M | S | 0.13mm2 | 0.85-0.95 | 黃銅 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0182 | ||
| 46 |  | 8100-3627 | 0.64mm（025） | M | L | 0.3-0.5mm2 | 1.1-1.7 | 黃銅 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3629 | ||
| 47 |  | 8100-3626 | 0.64mm（025） | M | M | 0.22-0.35mm2 | 0.95-1.2 | 黃銅 | 鍍金 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3628 | ||
| 48 |  | 8100-3623 | 0.64mm（025） | M | L | 0.3-0.5mm2 | 1.1-1.7 | 黃銅 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3625 | ||
| 49 |  | 8100-3622 | 0.64mm（025） | M | M | 0.22-0.35mm2 | 0.95-1.2 | 黃銅 | 鍍錫 | 初期 8mΩ 最大 耐久后 16mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-3624 |
相關產品
DL系列
SL系列
NH系列
HE系列
