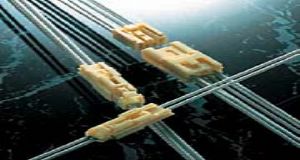

SUMITOMO DL系列

概述

DL 系列接插件具有檢驗端子插入不足的構造。
按照端子尺寸劃分為0.64mm·1.0mm·2.3mm類型，可以應用于各種控制回路與低功率回路。
●具有當端子在半插入狀態時，鎖片無法安裝到位的檢驗功能。
●接插件可以直接固定在車體的支架上。
●可對應歐盟RoHS 和ELV 指令

品種：陰陽連接器線對線 (5)

序號	圖片	產品號碼	端子尺寸	F/M	極數	材質	色澤	接觸電阻	漏電流	絕緣阻力	密封性	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	對應F/M
1		6248-5310	2.3mm(090)	F	16	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1266
2		6249-1266	2.3mm(090)	M	16	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6248-5310
3		6248-5309	2.3mm(090)	F	14	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1265
4		6249-1265	2.3mm(090)	M	14	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6248-5309
5		6248-5311	2.3mm(090)	F	10	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小
6		6249-1253	2.3mm(090)	F	6	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1250
7		6249-1250	2.3mm(090)	M	6	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1253
8		6249-1252	2.3mm(090)	F	4	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1249
9		6249-1249	2.3mm(090)	M	4	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1252
10		6249-1251	2.3mm(090)	F	2	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1248
11		6249-1248	2.3mm(090)	M	2	低吸水性尼龍	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6249-1251
12		6098-1626	1.0mm（040）	F	20	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小
13		6098-1624	1.0mm（040）	F	16	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小
14		6098-2289	1.0mm（040）	F	12	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小
15		6098-2208	1.0mm（040）	F	8	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-2206
16		6098-2206	1.0mm（040）	M	8	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-2208
17		6098-2013	1.0mm（040）	F	4	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-2158
18		6098-2158	1.0mm（040）	M	4	PBT	自然色	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-2013
19		6098-4565	0.64mm（025）	F	2	PBT	自然色	初期 5mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-4567 6098-4569
20		6098-4569	0.64mm（025）	M	2	PBT	自然色	初期 5mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-4565
21		6098-4567	0.64mm（025）	M	2	PBT	自然色	初期 5mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小		6098-4565

品種：端子 AV線用 (10)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	板厚	端子厚度	電線完成外徑	材質	表面處理	接觸電阻	漏電流	絕緣阻力	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	電線完成外徑	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	對應F/M
1		8240-0300	1.0mm（040）	F	S	0.3-0.5mm2				耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1710
2		8100-2514	1.0mm（040）	F	M	0.75mm2 0.85-1.25mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-2513
3		8100-1710	1.0mm（040）	F	S	0.3-0.5mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-0300
4		8100-2513	1.0mm（040）	M	M	0.75mm2 0.85-1.25mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-2514
5		8100-2512	1.0mm（040）	M	S	0.3-0.5mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1710 8240-0300
6		8100-4030	0.64mm（025）	F	M	0.5-0.75mm2			1.25-1.6	耐熱銅合金	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	1mA 最大	100MΩ 最小	8100-4027
7		8100-4029	0.64mm（025）	F	S	0.22-0.35mm2			0.95-1.4	耐熱銅合金	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	1mA 最大	100MΩ 最小	8100-4028
8		8100-4028	0.64mm（025）	M	S	0.22-0.35mm2			0.95-1.4	黃銅	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	1mA 最大	100MΩ 最小	8100-4029
9		8100-4027	0.64mm（025）	M	M	0.5-0.75mm2			1.25-1.6	黃銅	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	1mA 最大	100MΩ 最小	8100-4030
10		8240-4932	4.8mm(187)	F	L	2.0-3.0mm2			2.6-3.8	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4542
11		8240-4922	4.8mm(187)	F	M	0.5-1.25mm2			2.0-2.6	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4532
12		8240-4912	4.8mm(187)	F	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4522
13		8100-1555	4.8mm(187)	F	L	2.0-3.0mm2			2.6-2.8	耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4542
14		8230-4542	4.8mm(187)	M	L	2.0-3.0mm2			2.6-2.8	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4932 8100-1555
15		8230-4532	4.8mm(187)	M	M	0.5-1.25mm2			1.6-2.9	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4922
16		8230-4522	4.8mm(187)	M	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4912
17		8240-4942	2.3mm(090)	F	L	2.0mm2			2.6-2.7	耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4512
18		8240-4892	2.3mm(090)	F	M	0.5-1.25mm2			1.6-2.9	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4502
19		8240-4882	2.3mm(090)	F	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8230-4492
20		8100-1347	2.3mm(090)	F	M	0.5-1.25mm2			1.6-2.9	黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1342
21		8100-1346	2.3mm(090)	F	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1341
22		8230-4512	2.3mm(090)	M	L	2.0mm2			2.6-2.7	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4942
23		8230-4502	2.3mm(090)	M	M	0.5-1.25mm2			1.6-2.9	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4892
24		8230-4492	2.3mm(090)	M	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8240-4882
25		8100-1342	2.3mm(090)	M	M	0.5-1.25mm2			1.6-2.9	黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1347
26		8100-1341	2.3mm(090)	M	S	0.3-0.5mm2			1.4-2.1	黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	3mA 最大	100MΩ 最小	8100-1346
