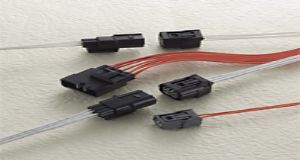

SUMITOMO HV/HVG防水系列

概述

HV 防水系列是將以往的HX 防水系列改良后，提高了可信性的接插件系列。
此外，HVG 防水系列在HV 防水系列的母端接插件的側壁上還增加了指扣，提高了接插件插入作業的操作性。具備檢測端子插入不到位的構造。
●具有當端子在半插入狀態時，鎖片無法組裝到位的檢知構造。
●接插件可以直接固定在車體支架

品種：陰陽連接器線對線 (5)

序號	圖片	產品號碼	端子尺寸	F/M	極數	材質	色澤	接觸電阻	漏電流	絕緣阻力	密封性	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	對應F/M
1		6189-6906	1.0mm（040）	F	10	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6181-6481
2		6181-6481	1.0mm（040）	M	10	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-6906
3		6189-7040	1.0mm（040）	F	6	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6188-4908
4		6188-4908	1.0mm（040）	M	6	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7040
5		6189-6909	1.0mm（040）	F	5	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
6		6189-7039	1.0mm（040）	F	4	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
7		6188-4776	1.0mm（040）	M	4	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7039
8		6189-7058	1.0mm（040）	F	3	PBT	深灰色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
9		6189-7037	1.0mm（040）	F	3	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6188-4775
10		6188-4775	1.0mm（040）	M	3	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7037
11		6189-7052	1.0mm（040）	F	2	PBT	深灰色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
12		6189-7036	1.0mm（040）	F	2	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小

品種：端子 AV線用 (10)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	板厚	端子厚度	電線完成外徑	材質	表面處理	接觸電阻	漏電流	絕緣阻力	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	電線完成外徑	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	對應F/M
1		8100-3068	1.0mm（040）	F	M	0.75-1.25mm2			1.8-2.2	耐熱銅合金	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3178
2		8100-3067	1.0mm（040）	F	S	0.3-0.5mm2			1.4-2.0	耐熱銅合金	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3177
3		8100-3178	1.0mm（040）	M	M	0.75-1.25mm2			1.8-2.2	耐熱銅合金	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3068
4		8100-3177	1.0mm（040）	M	S	0.3-0.5mm2			1.4-2.0	黃銅	鍍錫	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3067

品種：電線密封 (11)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	電線完成外徑	材質	色澤
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	電線完成外徑	Material	Color
1		7165-1075	1.0mm（040）	M/F共有	SS	0.3mm2 AVSS 0.3mm2 AVSSX 0.3mm2 AVSSH 0.35mm2 CHFUS 0.5mm2 CHFS	1.1-1.6	硅酮	橘黃色
2		7165-0622	1.0mm（040）	M/F共有	M	0.5mm2 AVS 0.85mm2 AVS 0.75-1.25mm2 AVSS 0.75-1.25mm2 AVSSX 0.75-1.25mm2 AVSSH 0.5mm2 AVX 0.75mm2 AVX 1.0mm2 CHFS	1.8-2.2	硅酮	紫色
3		7165-0621	1.0mm（040）	M/F共有	S	0.3mm2 AVS 0.5mm2 AVSS 0.5mm2 AVSSX 0.5mm2 AVSSH 0.75mm2 CHFS	1.6-1.9	硅酮	淡綠色

品種：空塞子 (0)

序號	圖片	產品號碼	端子尺寸	F/M	材質	色澤
序號	圖片	產品號碼	Terminal Tab Size	F/M	Material	Color
1		7165-0432	1.0mm（040）	M/F共有	NBR	黑色

品種：連接器附屬品鎖片 (-1)

序號	圖片	產品號碼	端子尺寸	非防水/防水	F/M	大小	適用電線尺寸	適合穴尺寸	板厚	端子厚度	電線完成外徑	極數	材質	表面處理	色澤	適合板厚	適用同軸線	接觸電阻	VSWR	漏電流	使用溫度	對應F/M	絕緣阻力	密封性
序號	圖片	產品號碼	Terminal Tab Size	非防水/防水	F/M	Size	Applicable Cable Size	適合穴尺寸	板厚	端子厚度	電線完成外徑	No. of Way Variation	Material	Surface treatment	Color	適合板厚	適用同軸線	Contact Resistance	VSWR	Leak Current	使用溫度	對應F/M	Insulation Resistance	Seal
1		6918-2128	1.0mm（040）	防水											淡灰色
2		6918-1835	1.0mm（040）	防水											淡灰色
3		6918-1833	1.0mm（040）	防水											淡灰色
4		6918-2913	1.0mm（040）	防水											淡灰色
5		6918-2810	1.0mm（040）	防水											淡灰色
6		6918-2806	1.0mm（040）	防水											淡灰色
7		6918-2804	1.0mm（040）	防水											淡灰色
