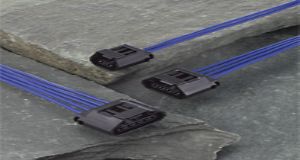

SUMITOMO TL防水系列
概述
TL 防水系列采用了以專用治具檢測出端子半插入的構造。TL 系列的端子尺寸由2.3mm 構成，可以應用于各種控制回路與低功率回路。
●為防止接插件半嵌合的發生，采用了增強鎖閉音的鎖閉構造。
●公接插件可以直接固定在車體支架上。
●可對應歐盟RoHS 和ELV 指令
品種：陰陽連接器線對線 (5)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-7190 | 2.3mm(090) | F | 5 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 2 |  | 6189-7188 | 2.3mm(090) | F | 4 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 3 |  | 6189-7189 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 4 |  | 6189-7214 | 2.3mm(090) | F | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-6658 |
| 5 |  | 6181-6658 | 2.3mm(090) | M | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-7214 |
品種：端子
AV線用 (10)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 大小 | 適用電線尺寸 | 板厚 | 端子厚度 | 電線完成外徑 | 材質 | 表面處理 | 接觸電阻 | 漏電流 | 絕緣阻力 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8230-4562 | 2.3mm(090) | M | M | 0.75-0.85mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1429 8240-4992 | |||
| 2 |  | 8230-4552 | 2.3mm(090) | M | L | 1.25-2.0mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1428 8240-4952 | |||
| 3 |  | 8230-4472 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1427 8240-4862 | |||
| 4 |  | 8100-1460 | 2.3mm(090) | F | M | 0.75-0.85mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0169 | |||
| 5 |  | 8100-1459 | 2.3mm(090) | F | L | 1.25-2.0mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | ||||
| 6 |  | 8100-1458 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0159 | |||
| 7 |  | 8100-1429 | 2.3mm(090) | F | M | 0.75-0.85mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4562 | |||
| 8 |  | 8100-1428 | 2.3mm(090) | F | L | 1.25-2.0mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4552 | |||
| 9 |  | 8100-1427 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4472 | |||
| 10 |  | 1500-0169 | 2.3mm(090) | M | M | 0.75-0.85mm2 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1460 | |||
| 11 |  | 1500-0159 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1458 |
品種：電線密封 (11)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 大小 | 適用電線尺寸 | 電線完成外徑 | 材質 | 色澤 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-0516 | 2.3mm(090) 1.5mm(060) | M/F共有 | S | 1.4-1.6mm2 | 硅酮 | 黑色 | |
| 2 |  | 7165-0515 | 2.3mm(090) 1.5mm(060) | M/F共有 | M | 1.6-2.4mm2 | 硅酮 | 灰色 | |
| 3 |  | 7165-0514 | 2.3mm(090) 1.5mm(060) | M/F共有 | L | 2.4-2.7mm2 | 硅酮 | 深綠色 |
品種：空塞子 (0)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 材質 | 色澤 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-0193 | 2.3mm(090) 1.5mm(060) | M/F共有 | 硅酮 | 綠色 |
