SUMITOMO HX防水系列

概述

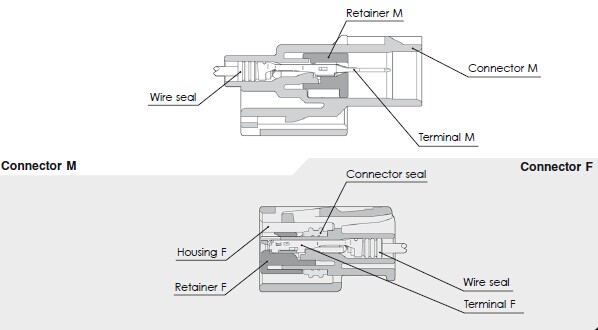

HX 系列是將以往的HW 系列改良后、提高了可信性的接插件。 具有檢測端子插入不足的結構。

按照端子尺寸劃分為1.0mm·2.3mm（ 混合為1.0mm·2.3mm·4.8mm)，可以應用于各種控制回路與低功率回路。

●擁有當端子在半插入狀態時，鎖片無法組裝到位的檢知構造。

●混合型的接插件具有在未完全嵌合的狀態下，無法固定到車體支架上的鎖定構造。

●混合型的接插件接插件可以直接固定在車體的支架上。

●可對應歐盟RoHS 和ELV 指令




品種：陰陽連接器線對線 (5)
序號圖片產品號碼端子尺寸F/M極數材質色澤接觸電阻漏電流絕緣阻力密封性對應F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16189-05556189-05552.3/4.8mm(090/187)F10 8(2.3mm) + 2(4.8mm)PBT深灰色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6181-0381
26181-03816181-03812.3/4.8mm(090/187)M10 8(2.3mm) + 2(4.8mm)PBT深灰色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0555
36189-06176189-06172.3mm(090)F4PBT黑色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
46189-05966189-05962.3mm(090)F3PBT黑色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
56189-05936189-05932.3mm(090)F2PBT褐色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
66189-05526189-05522.3mm(090)F2PBT黑色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
76189-05916189-05912.3mm(090)F1PBT黑色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6181-0803
86181-08036181-08032.3mm(090)M1PBT黑色初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0591
96189-68636189-68631.0/4.8mm(040/187)F13 12(1.0mm) + 1(4.8mm)PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6181-6464
106181-64646181-64641.0/4.8mm(040/187)M13 12(1.0mm) + 1(4.8mm)PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-6863
116189-08556189-08551.0mm（040）F7PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
126189-10126189-10121.0mm（040）F6PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6188-0658
136188-06586188-06581.0mm（040）M6PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-1012
146189-10816189-10811.0mm（040）F5PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小
156189-08876189-08871.0mm（040）F3PBT深灰色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6188-4739
166188-47396188-47391.0mm（040）M3PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0887
176189-08916189-08911.0mm（040）F2PBT深灰色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6188-0590
186189-08906189-08901.0mm（040）F2PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6188-0589
196188-05906188-05901.0mm（040）M2PBT深灰色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0891
206188-05896188-05891.0mm（040）M2PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0890
216189-09406189-09401.0mm（040）F1PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6188-0657
226188-06576188-06571.0mm（040）M1PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小初期 98kPa 最小 耐久后 49kPa 最小6189-0940
品種：端子 AV線用 (10)
序號圖片產品號碼端子尺寸F/M大小適用電線尺寸板厚端子厚度電線完成外徑材質表面處理接觸電阻漏電流絕緣阻力對應F/M
Terminal Tab SizeSizeApplicable Cable SizeMaterialSurface treatmentContact ResistanceLeak CurrentInsulation Resistance
18230-45628230-45622.3mm(090)MM0.75-0.85mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1429 8240-4992
28230-45528230-45522.3mm(090)ML1.25-2.0mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1428 8240-4952
38230-44728230-44722.3mm(090)MS0.3-0.5mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1427 8240-4862
48100-06618100-06614.8mm(187)FS0.3-0.5mm21.4-2.4耐熱銅合金鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0463
58100-06608100-06604.8mm(187)FM0.5-1.25mm21.6-2.6耐熱銅合金鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0464
68240-49928240-49922.3mm(090)FM0.75-0.85mm21.8-2.6耐熱銅合金鍍錫初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小8230-4562
78240-49528240-49522.3mm(090)FL1.25-2.0mm22.1-2.9耐熱銅合金鍍錫初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小8230-4552
88240-48628240-48622.3mm(090)FS0.3-0.5mm21.4-2.4耐熱銅合金鍍錫初期 3mΩ 最大 耐久后 6mΩ 最大100μA 最大100MΩ 最小8230-4472
98100-30688100-30681.0mm（040）FM0.75-1.25mm21.8-2.2耐熱銅合金鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-3178
108100-30678100-30671.0mm（040）FS0.3-0.5mm21.4-2.0耐熱銅合金鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-3177
118100-31788100-31781.0mm（040）MM0.75-1.25mm21.8-2.2耐熱銅合金鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-3068
128100-31778100-31771.0mm（040）MS0.3-0.5mm21.4-2.0黃銅鍍錫初期 5mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-3067
138100-04688100-04684.8mm(187)FL2.0-3.0mm2耐熱銅合金鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0465
148100-04658100-04654.8mm(187)ML2.0-3.0mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0468
158100-04648100-04644.8mm(187)MM0.5-1.25mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0467 8100-0660
168100-04638100-04634.8mm(187)MS0.3-0.5mm2黃銅鍍錫初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-0466 8100-0661
品種：電線密封 (11)
序號圖片產品號碼端子尺寸F/M大小適用電線尺寸電線完成外徑材質色澤
Terminal Tab SizeSizeApplicable Cable SizeMaterialColor
17165-01727165-01724.8mm(187)M/F共有S0.3mm2 AVS 0.3-0.85mm2 AVSS 0.5-0.75mm2 AVSSX1.4-1.9NBR褐色
27165-01487165-01484.8mm(187)M/F共有L2.0-3.0mm2 AVS3.0-4.1硅酮深藍色
37165-01477165-01474.8mm(187)M/F共有M0.3-1.25mm2 AVS1.8-2.9硅酮深綠色
47165-01317165-01314.8mm(187)M/F共有L 2.0-3.0mm2 AV 2.0-3.0mm2 AVX 2.0-3.0mm2 AVS3.0-4.1NBR黑色
57165-01307165-01304.8mm(187)M/F共有M0.5-1.25mm2 AV 0.5-1.25mm2 AVX 0.3-1.25mm2 AVS 0.85-2.0mm2 AVSS 0.75-2.0mm2 AVSSX1.8-2.9NBR灰色
67165-03857165-03852.3mm(090)M/F共有SS0.3-0.5mm2 AVSS 0.5mm2 AVSSX1.2-1.7硅酮灰色
77165-01987165-01982.3mm(090)M/F共有M0.5-1.25mm2 AV 0.75-1.25mm2 AVX/AEX 0.85-1.25mm2 AVS 1.25-2.0mm2 AVSS 1.25-2.0mm2 AVSSX2.1-2.9硅酮黃的
87165-01947165-01942.3mm(090)M/F共有S0.5mm2 AV 0.5-0.75mm2 AVX/AEX 0.3-0.85mm2 AVS 0.85-1.25mm2 AVSS 0.75-1.25mm2 AVSSX1.7-2.4硅酮綠色
97165-10757165-10751.0mm（040）M/F共有SS0.3mm2 AVSS 0.3mm2 AVSSX 0.3mm2 AVSSH 0.35mm2 CHFUS 0.5mm2 CHFS1.1-1.6硅酮橘黃色
107165-06227165-06221.0mm（040）M/F共有M0.5mm2 AVS 0.85mm2 AVS 0.75-1.25mm2 AVSS 0.75-1.25mm2 AVSSX 0.75-1.25mm2 AVSSH 0.5mm2 AVX 0.75mm2 AVX 1.0mm2 CHFS1.8-2.2硅酮紫色
117165-06217165-06211.0mm（040）M/F共有S0.3mm2 AVS 0.5mm2 AVSS 0.5mm2 AVSSX 0.5mm2 AVSSH 0.75mm2 CHFS1.6-1.9硅酮淡綠色
品種：空塞子 (0)
序號圖片產品號碼端子尺寸F/M材質色澤
Terminal Tab SizeMaterialColor
17165-01937165-01932.3mm(090) 1.5mm(060)M/F共有硅酮綠色
27165-04327165-04321.0mm（040）M/F共有NBR黑色
37165-01457165-01454.8mm(187)M/F共有NBR灰色
品種：連接器附屬品 鎖片 (-1)
序號圖片產品號碼端子尺寸非防水/防水F/M大小適用電線尺寸適合穴尺寸板厚端子厚度電線完成外徑極數材質表面處理色澤適合板厚適用同軸線接觸電阻VSWR漏電流使用溫度對應F/M絕緣阻力密封性
Terminal Tab SizeSizeApplicable Cable SizeNo. of Way VariationMaterialSurface treatmentColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16918-26656918-26652.3mm(090)防水天藍色
26918-14696918-14692.3mm(090)防水天藍色
36918-13716918-13712.3mm(090)防水天藍色
46918-13706918-13702.3mm(090)防水天藍色
56918-12676918-12672.3mm(090)防水天藍色
66918-12636918-12632.3mm(090)防水天藍色
76918-12606918-12602.3mm(090)防水天藍色
86918-20566918-20561.0mm（040）防水淡灰色
96918-19796918-19791.0mm（040）防水淡灰色
106918-17626918-17621.0mm（040）防水淡灰色
116185-45966185-45961.0mm（040）防水灰色
126181-64656181-64651.0mm（040）防水灰色
136918-21286918-21281.0mm（040）防水淡灰色
146918-18356918-18351.0mm（040）防水淡灰色
156918-18336918-18331.0mm（040）防水淡灰色
