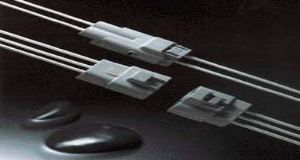

SUMITOMO DL防水系列

概述

DL 防水系列接插件具有檢驗端子插入不足的功能。
尺寸為2.3mm 的端子可廣泛應用于信號回路或低功率回路等。
● 具有當端子在半插入狀態(tài)時，鎖片無法安裝到位的檢驗功能。
● 接插件可以直接固定在車體的支架上。
● 另外在接插件上可安裝為固定到車體的卡釘（卡子）。
● 可對應歐盟RoHS 和ELV 指令

品種：陰陽連接器線對線 (5)

序號	圖片	產品號碼	端子尺寸	F/M	極數	材質	色澤	接觸電阻	漏電流	絕緣阻力	密封性	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	對應F/M
1		6189-0715	2.3mm(090)	F	16	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6188-0495
2		6188-0495	2.3mm(090)	M	16	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6188-0715
3		6195-0149	2.3mm(090)	F	12	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0152
4		6195-0152	2.3mm(090)	M	12	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0149
5		6195-0164	2.3mm(090)	F	10	PBT或低吸水性尼龍	淡灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0167
6		6195-0167	2.3mm(090)	M	10	PBT或低吸水性尼龍	淡灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0164
7		6195-0051	2.3mm(090)	F	8	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0054
8		6195-0054	2.3mm(090)	M	8	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0051
9		6195-0021	2.3mm(090)	F	6	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0024
10		6195-0024	2.3mm(090)	M	6	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0021
11		6195-0018	2.3mm(090)	M	4	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0015
12		6195-0009	2.3mm(090)	F	3	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0012
13		6195-0012	2.3mm(090)	M	3	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0009
14		6195-0003	2.3mm(090)	F	2	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0006
15		6195-0006	2.3mm(090)	M	2	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0003
16		6195-0066	2.3mm(090)	F	1	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0240
17		6195-0240	2.3mm(090)	M	1	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0066

品種：陰陽連接器線對線支架固定卡釘固定 (6)

序號	圖片	產品號碼	端子尺寸	F/M	極數	材質	色澤	接觸電阻	漏電流	絕緣阻力	密封性	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	對應F/M
1		6195-0015	2.3mm(090)	F	4	PBT或低吸水性尼龍	深灰色	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 49kPa 最小耐久后 29.4kPa 最小	6195-0018

品種：端子 AV線用 (10)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	板厚	端子厚度	電線完成外徑(mm)	材質	表面處理	接觸電阻	漏電流	絕緣阻力	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	電線完成外徑(mm)	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	對應F/M
1		8230-4562	2.3mm(090)	M	M	0.75-0.85mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1429 8240-4992
2		8230-4552	2.3mm(090)	M	L	1.25-2.0mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1428 8240-4952
3		8230-4472	2.3mm(090)	M	S	0.3-0.5mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1427 8240-4862
4		8100-1460	2.3mm(090)	F	M	0.75-0.85mm2				耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	1500-0169
5		8100-1459	2.3mm(090)	F	L	1.25-2.0mm2				耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小
6		8100-1458	2.3mm(090)	F	S	0.3-0.5mm2				耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	1500-0159
7		8100-1429	2.3mm(090)	F	M	0.75-0.85mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8230-4562
8		8100-1428	2.3mm(090)	F	L	1.25-2.0mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8230-4552
9		8100-1427	2.3mm(090)	F	S	0.3-0.5mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8230-4472
10		1500-0169	2.3mm(090)	M	M	0.75-0.85mm2				黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1460
11		1500-0159	2.3mm(090)	M	S	0.3-0.5mm2				黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1458
12		8100-1502	1.0mm（040）	F		0.75mm2 0.85-1.25mm2	0.2			耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-2615
13		8100-1501	1.0mm（040）	F		0.3-0.5mm2	0.2			耐熱銅合金	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-2616
14		8100-1467	1.0mm（040）	F		0.75mm2 0.85-1.25mm2	0.2			耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-2567
15		8100-1466	1.0mm（040）	F		0.3-0.5mm2	0.2			耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-2566
16		8100-2616	1.0mm（040）	M		0.3-0.5mm2	0.25	0.64		黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1501
17		8100-2615	1.0mm（040）	M		0.75mm2 0.85-1.25mm2	0.25	0.64		黃銅	鍍金	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1502
18		8100-2567	1.0mm（040）	M		0.75mm2 0.85-1.25mm2	0.25	0.64		黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1467
19		8100-2566	1.0mm（040）	M		0.3-0.5mm2	0.25	0.64		黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-1466
20		8100-0797	7.8mm(305)	F	L	5.0-8.0mm2	0.4			耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0798
21		8100-0498	7.8mm(305)	F	M	2.0-3.0mm2	0.4			耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0499
22		8100-0798	7.8mm(305)	M	L	5.0-8.0mm2	0.4	0.8		黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0797
23		8100-0499	7.8mm(305)	M	M	2.0-3.0mm2	0.4	0.8		黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0498
24		8100-0661	4.8mm(187)	F	S	0.3-0.5mm2			1.4-2.4	耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0463
25		8100-0660	4.8mm(187)	F	M	0.5-1.25mm2			1.6-2.6	耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0464
26		8100-0468	4.8mm(187)	F	L	2.0-3.0mm2				耐熱銅合金	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0465
27		8100-0465	4.8mm(187)	M	L	2.0-3.0mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0468
28		8100-0464	4.8mm(187)	M	M	0.5-1.25mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0467 8100-0660
29		8100-0463	4.8mm(187)	M	S	0.3-0.5mm2				黃銅	鍍錫	初期 3mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-0466 8100-0661

品種：電線密封 (11)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	電線完成外徑(mm)	材質	色澤
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	電線完成外徑(mm)	Material	Color
1		7165-0119	2.3mm(090)	M/F共有	M		2.0-2.9	NBR	褐色
2		7165-0118	2.3mm(090)	M/F共有	S		1.5-2.0	NBR	藍色
3		7165-0210	2.3mm(090)	M/F共有	SS		1.1-1.5	NBR	紅色
4		7165-0548	1.0mm（040）	M/F共有	M		1.8-2.2	硅酮	藍色
5		7165-0547	1.0mm（040）	M/F共有	S		1.4-1.8	硅酮	印度紅色
6		7165-0386	1.0mm（040）	M/F共有			1.3-2.2	硅酮	印度紅色
7		7165-0133	7.8mm(305)	M/F共有	L		4.4-5.8	NBR	黑色
8		7165-0132	7.8mm(305)	M/F共有	M		2.9-3.8	NBR	灰色
9		7165-0356	4.8mm(187)	M/F共有	LL	3.0mm2 AV 3.0mm2 AVX/AEX 3.0mm2 AVS	3.5-4.1	硅酮	深藍色
10		7165-0348	4.8mm(187)	M/F共有	L	2.0mm2 AV 2.0mm2 AVX/AEX 2.0mm2 AVS	2.9-3.5	硅酮	深灰色
11		7165-0347	4.8mm(187)	M/F共有	M	0.5-1.25mm2 AV 0.5-1.25mm2 AVX/AEX 0.5-1.25mm2 AVS 1.25-2.0mm2 AVSS 1.25-2.0mm2 AVSSX/AESSX	2.0-2.9	硅酮	深綠色
12		7165-0346	4.8mm(187)	M/F共有	S	0.3mm2 AVS 0.3-0.85mm2 AVSS 0.5-0.75mm2 AVSSX/AESSX 0.85-1.25mm2 CAVUS	1.4-2.0	硅酮	深褐色

品種：空塞子 (0)

序號	圖片	產品號碼	端子尺寸	F/M	材質	色澤
序號	圖片	產品號碼	Terminal Tab Size	F/M	Material	Color
1		7165-0195	4.8mm(187)	M/F共有	硅酮	綠色
2		7165-0193	2.3mm(090) 1.5mm(060)	M/F共有	硅酮	綠色
3		7165-0432	1.0mm（040）	M/F共有	NBR	黑色
4		7165-0145	4.8mm(187)	M/F共有	NBR	灰色
5		7161-9787	2.3mm(090) 1.5mm(060)	M/F共有	NBR	褐色
6		7165-0180	8.0mm(312) 7.8mm(305)	M/F共有	NBR	灰色

品種：連接器附屬品車體固定用卡釘 (14)

序號	圖片	產品號碼	端子尺寸	適合穴尺寸(mm)	材質	色澤	適合板厚
序號	圖片	產品號碼	Terminal Tab Size	適合穴尺寸(mm)	Material	Color	適合板厚
1		6810-2653	2.3mm(090)	7	PA6T	自然色	t=1.6-0.6
2		6810-1584	2.3mm(090)	7.2 x 10.2	PBT	褐色	t=0.7-2.0
