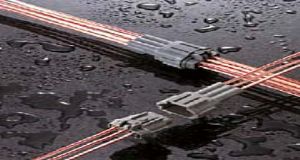

SUMITOMO RS系列
概述
RS 系列的端子尺寸由2.3mm 構成，可以應用于各種控制回路與低功率回路。●RS 標準類型接插件采用慣性鎖閉方式，使接插件不易發生半嵌合。
●可對應歐盟RoHS 和ELV 指令
品種：陰陽連接器線對線 (5)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-1109 | 2.3mm(090) | F | 8 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0666 |
| 2 |  | 6189-1108 | 2.3mm(090) | F | 8 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0667 |
| 3 |  | 6189-0955 | 2.3mm(090) | F | 8 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0522 |
| 4 |  | 6189-0954 | 2.3mm(090) | F | 8 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0512 |
| 5 |  | 6185-5181 | 2.3mm(090) | F | 8 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-5544 |
| 6 |  | 6185-5179 | 2.3mm(090) | F | 8 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-5542 |
| 7 |  | 6188-5544 | 2.3mm(090) | M | 8 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-5181 |
| 8 |  | 6188-5542 | 2.3mm(090) | M | 8 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-5179 |
| 9 |  | 6181-0667 | 2.3mm(090) | M | 8 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1108 |
| 10 |  | 6181-0666 | 2.3mm(090) | M | 8 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1109 |
| 11 |  | 6181-0522 | 2.3mm(090) | M | 8 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0955 |
| 12 |  | 6181-0512 | 2.3mm(090) | M | 8 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0954 |
| 13 |  | 6189-1103 | 2.3mm(090) | F | 6 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0664 |
| 14 |  | 6189-1102 | 2.3mm(090) | F | 6 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0665 |
| 15 |  | 6189-0847 | 2.3mm(090) | F | 6 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0536 |
| 16 |  | 6189-0766 | 2.3mm(090) | F | 6 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0511 |
| 17 |  | 6185-5177 | 2.3mm(090) | F | 6 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-5540 |
| 18 |  | 6185-5175 | 2.3mm(090) | F | 6 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-5539 |
| 19 |  | 6188-5540 | 2.3mm(090) | M | 6 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-5177 |
| 20 |  | 6188-5539 | 2.3mm(090) | M | 6 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-5175 |
| 21 |  | 6181-0665 | 2.3mm(090) | M | 6 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1102 |
| 22 |  | 6181-0664 | 2.3mm(090) | M | 6 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1103 |
| 23 |  | 6181-0536 | 2.3mm(090) | M | 6 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0847 |
| 24 |  | 6181-0511 | 2.3mm(090) | M | 6 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0766 |
| 25 |  | 6189-1106 | 2.3mm(090) | F | 4 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0669 |
| 26 |  | 6189-1105 | 2.3mm(090) | F | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0668 |
| 27 |  | 6189-0930 | 2.3mm(090) | F | 4 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0514 |
| 28 |  | 6189-0929 | 2.3mm(090) | F | 4 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0513 |
| 29 |  | 6185-1171 | 2.3mm(090) | F | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0558 |
| 30 |  | 6185-1169 | 2.3mm(090) | F | 4 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0557 |
| 31 |  | 6188-0558 | 2.3mm(090) | M | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-1171 |
| 32 |  | 6188-0557 | 2.3mm(090) | M | 4 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-1169 |
| 33 |  | 6181-0669 | 2.3mm(090) | M | 4 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1106 |
| 34 |  | 6181-0668 | 2.3mm(090) | M | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1105 |
| 35 |  | 6181-0514 | 2.3mm(090) | M | 4 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0930 |
| 36 |  | 6181-0513 | 2.3mm(090) | M | 4 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0929 |
| 37 |  | 6189-1104 | 2.3mm(090) | F | 3 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0671 |
| 38 |  | 6189-0928 | 2.3mm(090) | F | 3 | PBT | 淡藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0516 |
| 39 |  | 6185-0869 | 2.3mm(090) | F | 3 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0556 |
| 40 |  | 6185-0868 | 2.3mm(090) | F | 3 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0555 |
| 41 |  | 6188-0556 | 2.3mm(090) | M | 3 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0869 |
| 42 |  | 6188-0555 | 2.3mm(090) | M | 3 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0868 |
| 43 |  | 6181-0671 | 2.3mm(090) | M | 3 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1104 |
| 44 |  | 6181-0516 | 2.3mm(090) | M | 3 | PBT | 淡藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0928 |
| 45 |  | 6189-1107 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0670 |
| 46 |  | 6189-0951 | 2.3mm(090) | F | 2 | PBT | 淡藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0515 |
| 47 |  | 6189-0950 | 2.3mm(090) | F | 2 | PBT | 淡灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-0532 |
| 48 |  | 6185-1101 | 2.3mm(090) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0663 |
| 49 |  | 6185-0867 | 2.3mm(090) | F | 2 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0554 |
| 50 |  | 6185-0866 | 2.3mm(090) | F | 2 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0553 |
| 51 |  | 6185-0865 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0552 |
| 52 |  | 6188-0663 | 2.3mm(090) | M | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-1101 |
| 53 |  | 6188-0554 | 2.3mm(090) | M | 2 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0867 |
| 54 |  | 6188-0553 | 2.3mm(090) | M | 2 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0866 |
| 55 |  | 6188-0552 | 2.3mm(090) | M | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0865 |
| 56 |  | 6181-0670 | 2.3mm(090) | M | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-1107 |
| 57 |  | 6181-0532 | 2.3mm(090) | M | 2 | PBT | 淡灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0950 |
| 58 |  | 6181-0515 | 2.3mm(090) | M | 2 | PBT | 淡藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-0951 |
| 59 |  | 6185-0862 | 2.3mm(090) | F | 1 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6188-0551 |
| 60 |  | 6188-0551 | 2.3mm(090) | M | 1 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6185-0862 |
品種：陰陽連接器模塊用接插件 (13)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 極數 | 材質 | 色澤 | 接觸電阻 | 漏電流 | 絕緣阻力 | 密封性 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | ||||
| 1 |  | 6189-7393 | 2.3mm(090) | F | 6 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 2 |  | 6189-7470 | 2.3mm(090) | F | 5 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 3 |  | 6189-1100 | 2.3mm(090) | F | 5 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 4 |  | 6189-0783 | 2.3mm(090) | F | 5 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 5 |  | 6189-7469 | 2.3mm(090) | F | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 6 |  | 6189-1099 | 2.3mm(090) | F | 4 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 7 |  | 6189-0782 | 2.3mm(090) | F | 4 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 8 |  | 6189-7471 | 2.3mm(090) | F | 3 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 9 |  | 6189-1098 | 2.3mm(090) | F | 3 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 10 |  | 6189-0780 | 2.3mm(090) | F | 3 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 11 |  | 6189-1097 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 12 |  | 6189-1096 | 2.3mm(090) | F | 2 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 13 |  | 6189-1095 | 2.3mm(090) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 14 |  | 6189-1094 | 2.3mm(090) | F | 2 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 15 |  | 6189-1093 | 2.3mm(090) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 16 |  | 6189-0778 | 2.3mm(090) | F | 2 | PBT | 紫色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 17 |  | 6189-0777 | 2.3mm(090) | F | 2 | PBT | 藍色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 18 |  | 6189-0776 | 2.3mm(090) | F | 2 | PBT | 紅色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 19 |  | 6189-0775 | 2.3mm(090) | F | 2 | PBT | 綠色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 20 |  | 6189-0774 | 2.3mm(090) | F | 2 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 21 |  | 6189-0773 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 22 |  | 6189-0772 | 2.3mm(090) | F | 2 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
| 23 |  | 6098-2329 | 2.3mm(090) | F | 1 | PBT | 灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 |
品種：端子
AV線用 (10)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 大小 | 適用電線尺寸 | 板厚 | 端子厚度 | 電線完成外徑 | 材質 | 表面處理 | 接觸電阻 | 漏電流 | 絕緣阻力 | 對應F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8240-0268 | 2.3mm(090) | F | L | 2.0mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-4173 | |||
| 2 |  | 8240-0267 | 2.3mm(090) | F | M | 0.85-1.25mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-3806 | |||
| 3 |  | 8240-0266 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 耐熱銅合金 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-3805 | |||
| 4 |  | 8240-0265 | 2.3mm(090) | F | L | 2.0mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-4172 | |||
| 5 |  | 8240-0264 | 2.3mm(090) | F | M | 0.85-1.25mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-3804 | |||
| 6 |  | 8240-0263 | 2.3mm(090) | F | S | 0.3-0.5mm2 | 耐熱銅合金 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8100-3803 | |||
| 7 |  | 8100-4173 | 2.3mm(090) | M | L | 2.0mm2 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0268 | |||
| 8 |  | 8100-4172 | 2.3mm(090) | M | L | 2.0mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0265 | |||
| 9 |  | 8100-3806 | 2.3mm(090) | M | M | 0.85-1.25mm2 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0267 | |||
| 10 |  | 8100-3805 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 黃銅 | 鍍金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0266 | |||
| 11 |  | 8100-3804 | 2.3mm(090) | M | M | 0.85-1.25mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0264 | |||
| 12 |  | 8100-3803 | 2.3mm(090) | M | S | 0.3-0.5mm2 | 黃銅 | 鍍錫 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 10μA 最大 | 100MΩ 最小 | 8240-0263 |
品種：電線密封 (11)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 大小 | 適用電線尺寸 | 電線完成外徑 | 材質 | 色澤 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-0474 | 2.3mm(090) | US | 0.3mm2 AVSS 0.3-0.5mm2 CAVUS | 1.0-1.4 | 硅酮 | 橘黃色 | |
| 2 |  | 7165-0473 | 2.3mm(090) | S | 0.5-0.85mm2 AVSS 0.85-1.25mm2 CAVUS | 1.5-1.9 | 硅酮 | 淡藍色 | |
| 3 |  | 7165-0472 | 2.3mm(090) | M | 1.25mm2 AVSS | 2.0-2.4 | 硅酮 | 紫色 | |
| 4 |  | 7165-0471 | 2.3mm(090) | L | 2.0mm2 AVSS | 2.5-2.9 | 硅酮 | 淡綠色 |
品種：空塞子 (0)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | F/M | 材質 | 色澤 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-1131 | 2.3mm(090) | M/F共有 | 硅酮 | 藍色 |
品種：連接器附屬品
鎖片 (-1)
| 序號 | 圖片 | 產品號碼 | 端子尺寸 | 非防水/防水 | F/M | 大小 | 適用電線尺寸 | 適合穴尺寸 | 板厚 | 端子厚度 | 電線完成外徑 | 極數 | 材質 | 表面處理 | 色澤 | 適合板厚 | 適用同軸線 | 接觸電阻 | VSWR | 漏電流 | 使用溫度 | 對應F/M | 絕緣阻力 | 密封性 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | No. of Way Variation | Material | Surface treatment | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | ||||||||||||||
| 1 |  | 6918-1780 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 2 |  | 6918-1779 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 3 |  | 6918-1776 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 4 |  | 6918-1775 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 5 |  | 6918-1774 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 6 |  | 6918-1773 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 7 |  | 6918-1654 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 8 |  | 6918-1653 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 9 |  | 6918-1652 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 10 |  | 6918-1651 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 11 |  | 6918-1636 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 12 |  | 6918-1607 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 13 |  | 6918-1605 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 14 |  | 6918-1604 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 15 |  | 6918-1603 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 16 |  | 6918-1602 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 17 |  | 6918-1601 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 18 |  | 6918-1600 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 19 |  | 6918-1599 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 20 |  | 6918-1598 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 21 |  | 6918-1597 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 22 |  | 6918-1596 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 23 |  | 6918-1595 | 2.3mm(090) | 防水 | ||||||||||||||||||||
| 24 |  | 6918-1594 | 2.3mm(090) | 防水 |
